智能变电站网络通信记录分析系统
|
|
南京宁太电气有限公司自主研发的NT800网络通信记录分析系统通过对智能变电站网络通信数据进行在线监测，对网络通讯故障及异常进行在线告警，对接入网络数据流进行无损压缩保存及重现网络通信数据流与离线分析，是变电站的故障记录分析的可靠手段和优秀调试运行工具。
|
|
|
|
|
系统组成

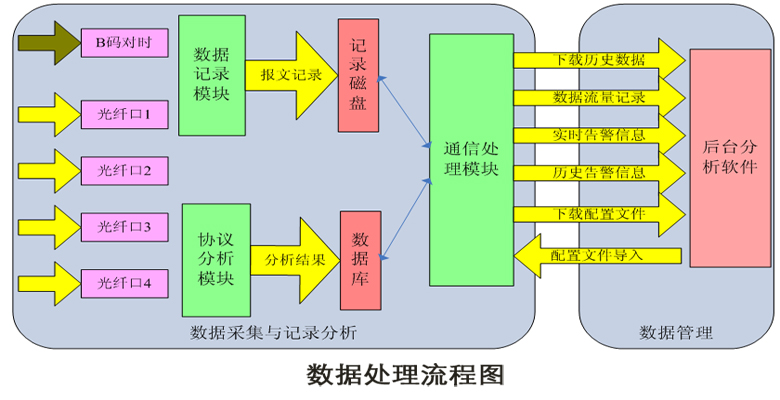

NT800网络通信记录分析系统由两部分组成，即网络通信记录仪、网络通信分析仪，网络通信分析仪可自动或手机从网络通信记录仪下载记录文件，进行报文详细分析，直观地给出分析结果，并可提供查询手段和统计功能，帮助用户查找故障和对网络运行安全进行评估。
·网络通信记录仪完成网络数据记录、在线告警等功能，并与网络通信分析仪之间建立安全数据交换通道。
·网络通信分析仪提供链路分析、采样值分析、MMS分析及GOOSE分析等相关功能。
·基于单台网络数据记录仪采集网络最大可达到32路，系统具备很高的性价比。
|
|
|
|
在线监视
·可对GOOSE报文结构、stNum和sqNum变化规律、采样值频率合法性和稳定性、采样值之间的同步性、采样值完整性、采样值连续性、采样值及GOOSE与SCD配置一致性、通信中断、网络风暴等进行报警及记录。
·可实时绘制二次网络流量图和通信回路图。
数据存储
·支持在智能变电站现场环境下连续循环存储通信网络的原始数据，并且在达到最大存储容量时进行循环存储
报文记录

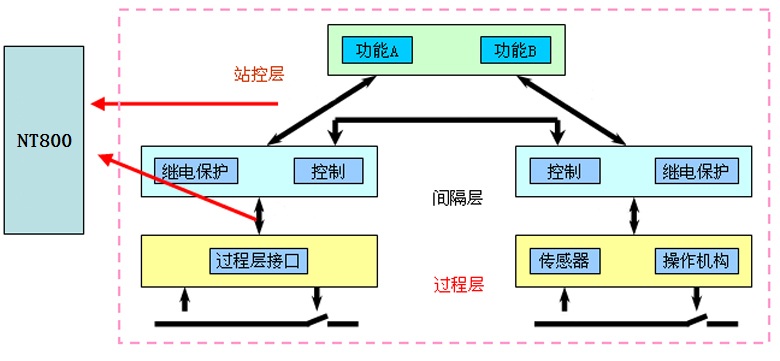

·支持对基于IEC61850变电站自动化系统通信网络的全过程进行报文记录（带绝对时标的完整网络通信报文），包括MMS通信网络、GOOSE通信网络和SMV采样值通信网络的报文记录
·对原有通信网络不产生任何影响，不产生任何附加报文。同时，即使在系统出现故障或断电的情况下，对原有通信网络也不产生任何影响
网络分析
·支持记录的网络报文进行网络报文头及网络各个层次的分析
·支持对网络地址（MAC和IP地址）、TCP连接、TCP报文重发等进行统计
·支持根据网络链路层、IP层、TCP层端口号和UDP层端口号等类型进行报文过滤
报文统计
·支持按各协议层级、会话链路、通信终端等对报文进行统计
·支持按多个自定义条件对报文进行过滤并绘制流量对比图表
离线分析
·支持直观显示通信规约整个过程，包括报文的各层协议解析、报文类型、内容、值
·支持IP、ARP、TCP、UDP、ICMP、SNMP、GMRP等以太网协议解析
·支持MMS会话链路解析、ACSI映射解析、报告解析
·支持GOOSE会话链路解析、绘制状态变化表
·支持SMV连路解析、频率统计、采样波形图
·支持IEEE1588、NTP、PTP等网络对时协议解析
·支持远动通信101、103、104规约解析
·支持原始报文检索功能，可按报文的通道、时间、协议类型、协议字段、服务类型、包含内容等条件，进行单个或者多个条件的与、或、非组合查询
·支持报文导出为PCAP、CSV、COMTRADE格式
|
|
