数字式高压断路器模拟装置
|
|
高压断路器模拟装置主要用于继电保护装置的整组试验以及在备用电源自动投入装置试验等项目中替代真实的高压断路器（可灵活地模拟两组断路器的三相）。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成高压断路器反复分合带来不良影响，本装置可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为, 作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备。

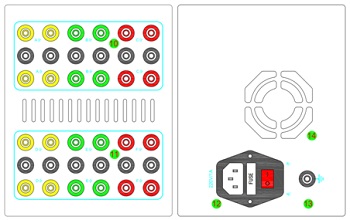

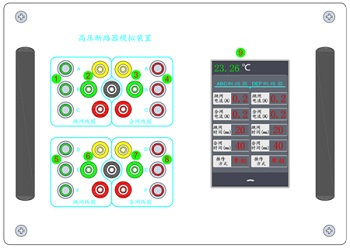

高压断路器模拟装置采用高集成度的ARM+DSP控制核心，高亮度彩色液晶屏及大功率电力电子器件等制造，实现模拟高压断路器的跳合闸时间设置、三相/分相操作选择、输入信号逻辑控制等功能，从而模拟高压断路器的跳合闸动作，同时能提供六组跳合、闸线圈。装置操作简单可靠。
|
|
|
|
|
|
|
断路器模拟装置与继电保护测试仪配合进行保护装置试验系统接线图
|
|
◆ 跳、合闸线圈电流最高可达2.4A；
◆ 同时提供六组跳合、闸线圈，分为2组，每组公共端隔离；
◆ 自带手动跳合闸功能；
◆ 跳合闸线圈阻值可多级调整；
◆ 跳合闸出口时间可多无极调节选择；
◆ 自带多对跳合闸位置空接点输出；
◆ 能模拟断路器失灵,三相不一致功能；
◆ 能模拟双跳圈断路器；
◆ 采用高集成度的ARM+DSP控制核心，高亮度彩色液晶屏及大功率电力电子器件等器件，内部线圈控制全部采用大功率电力电子器件，非传统断路器模拟装置采用继电器，操作寿命大大增加；
◆ 整个控制系统采用模块化设计，模块间采用隔离CanBus通讯，大大提高抗干扰能力及可靠性
*产品支持定制。
|
